9555P

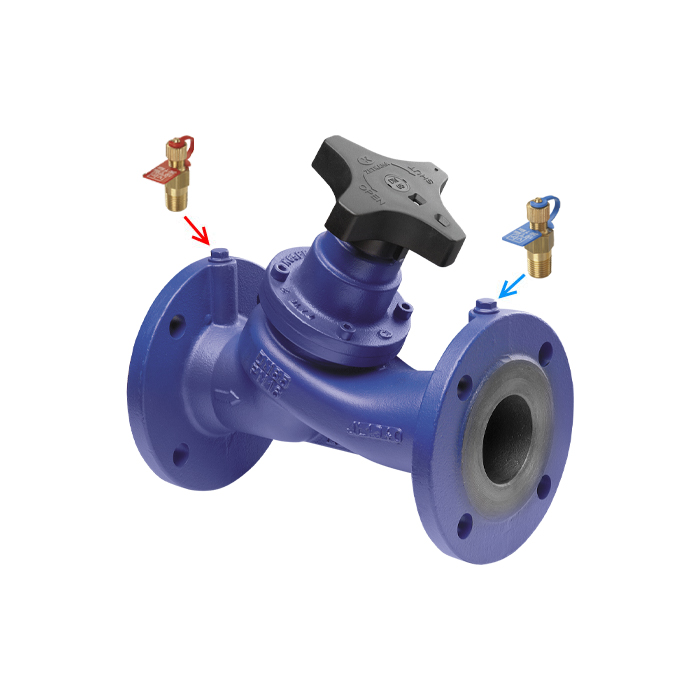

Valvola di bilanciamento statico a orifizio variabile in ghisa (Fig. 9555P), fornita con prese di pressione (Fig. 95TP, da montare)
Informazioni
| Materiale | |
|---|---|
| Tipologia | |
| Connessione | |
| PN | |
| DN |
Certificati
Cad
Descrizione
Valvola di bilanciamento in ghisa ad orifizio variabile
Misure da DN040 – 1½” a DN400 – 16″
Flangiata PN16 secondo EN1092-2 (ex DIN2533)
Scartamento secondo EN558-1 serie 1 (ex DIN3202 F1)
Verniciatura ad idropittura alchilica/acrilica a strato singolo (50-100μm)
Tolleranza sui Kv nominali a valvola completamente aperta ±5%
Con scarichi lavorati (¼” ISO 7/1Rp) tappati per prese
Con prese pressione (in dotazione non montate)
Conforme TR CU 010
PN16
Esente marcatura CE per DN≤300 (cat. secondo Art. 4.3 Dir. 2014/68/UE)
Condizioni di esercizio
● Idoneo per: acqua, da -10°C a +110°C
sotto 0°C solo per acqua additivata con antigelo
oltre 100°C solo con additivi che prevengano l’ebollizione
(utilizzabili miscele di glicole etilenico o glicole propilenico fino al 50%)
● Non idoneo per: gas gruppo 1 e 2, liquidi gruppo 1 (Dir. 2014/68/UE)
Downloads
Codici
9555P
| Codice VIR | Dimensione mm - pollici | Pezzi per Scatola | Peso cad (g) | Peso per scatola (Kg) |
|---|---|---|---|---|
| F9500I040.1959 | 040 - 1 1/2" | 1 | 6100 | 6.1 |
| F9500I050.1959 | 050 - 2" | 1 | 8300 | 8.3 |
| F9500I065.1959 | 065 - 2 1/2" | 1 | 13400 | 13.4 |
| F9500I080.1959 | 080 - 3" | 1 | 17500 | 17.5 |
| F9500I100.1959 | 100 - 4" | 1 | 24000 | 24 |
| F9500I125.1959 | 125 - 5" | 1 | 34000 | 34 |
| F9500I150.1959 | 150 - 6" | 1 | 48500 | 48.5 |
| F9500I200.1959 | 200 - 8" | 1 | 114500 | 114.5 |
| F9500I250.1959 | 250 - 10" | 1 | 159000 | 159 |
| F9500I300.1959 | 300 - 12" | 1 | 210500 | 210.5 |
| F9500I350.3161 | 350 - 14" | 1 | 375000 | 375 |
| F9500I400.3161 | 400 - 16" | 1 | 510000 | 510 |
Volantini di ricambio
| Codice VIR | Dimensione mm - pollici | Pezzi per Scatola | Peso cad (g) | Peso per scatola (Kg) |
|---|---|---|---|---|
| KXV955040.2220 | 40-50 | 1 | 40 | 0 |
| KXV955065.2220 | 65-150 | 1 | 118 | 0.1 |
| KXV955200.2220 | 200-300 | 1 | 1000 | 1 |
| KXV955350.2220 | 350-400 | 1 | 1850 | 1.9 |
